Описание

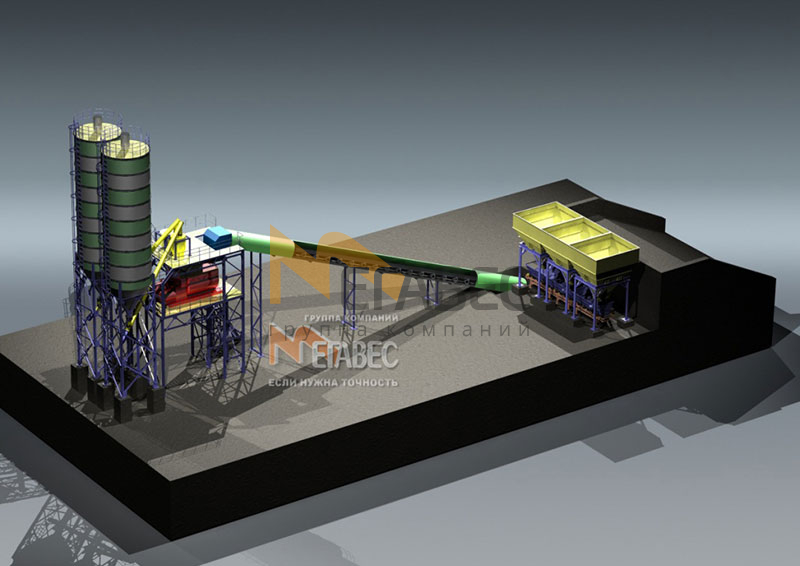

Комплект поставки бетонного завода серии МВ-50л-3И-1 производительностью 55 м³/ч:
1. Смеситель планетарный СБ-146АМ, г. Ярославль – 1 компл.
Объем смесителя по загрузке, л — 1200;
Объем готового замеса, л – 750;
Крупность заполнителя, мм – 70;
Мощность привода, кВт – 30;
2. Склад цемента – 1 компл.
Состав одного склада:
Емкость объемом, м3 – 40;
Шнек Dy 219 мм (L= 7 м) – 1 шт.;
Мотор-редуктор, кВт – 7,5; (Италия)
Затвор дисковый Dy 250 мм – 1 шт.; (Италия)
Фильтр с виброочисткой – 1 шт.; (Италия)
Устройство для аэрации силоса – 1 компл. (Италия)
Датчик верхнего и нижнего уровня – 1 компл.; (Италия)
Клапан предохранительный с кольцом – 1 компл.;
Лестница с ограждением – 1 компл.
3. Бункера инертных – 3 шт.
Объем одного бункера инертных, м³ — 10;
Решетка с ячейкой 120 х 120 мм – 2 шт.;
Вибратор электрический (P = 0,5 кВт) – 2 шт.;
Затвор секторный с пневмоприводом – 6 компл.;
Пневмооборудование — Camozzi (Италия)
Тензометрия — CAS (Корея)
4. Ленточный весовой транспортер завода для заполнителя – 1 шт.;
— комбинированная часть системы взвешивания;
— взвешивает и перемещает заполнитель;
— вся система взвешивания завода установлена на шесть весовых датчиков;
— предел взвешивания заполнителя 6000 кг, цена деления – 1 кг;
— ширина ленты 650 мм;
— мотор-редуктор, кВт; — 7,5; (Италия)
— оснастка тросовым ограничительным выключателем для аварийной остановки;
— оснащён плоским скребком для очистки ленты;
5. Транспортер для подачи инертных в смеситель – 1 шт.
Длина, м – 16;
Ширина ленты, мм – 650 (шеврон)
— мотор-редуктор, кВт – 7,5 (Италия)
— оснащён тросовым ограничительным выключателем для аварийной остановки;
— оснащён фигурным скребком для очистки ленты;
— оснащён устройством контроля вращения транспортера;
6. Блок дозаторов – 1 компл.
Дозатор цемента ВДЭ-500(С) – 1 шт.;
Дозатор воды ВДЭ-300(Ж), нерж. – 1 шт.;
Дозатор химдобавок ВДЭ-30(Ж) — двухкомпонентный, нерж. — 1 шт.;
Пневмооборудование — Camozzi (Италия)
Тензометрия — CAS (Корея)
7. Компрессорная установка – 1 компл.; (Италия)
Производительность, л/мин – 700;
Рабочее давление, кг/см² — 8;
Мощность электродвигателя, кВт – 5,5;
Набор фильтров и осушителей воздуха – 1 компл;
8. Блок подготовки воды – 1 компл.;
Насос для подачи воды (40 м³/час) – 1 шт.; (Италия)
Емкость расходная для воды (5 м³) – 1 шт.;
Насос подачи химдобавки (нерж.) – 2 шт.; (Италия)
Набор труб, фитингов, соединений – 1 компл.
9. Эстакада для бетоносмесителя – 1 шт.;
10. Кабина оператора (2 х 3 м, утепл., Сплит-система)– 1 шт.;
11. Пульт управления весодозирующим комплексом – 1 шт.;
12. Комплект программного обеспечения;
13. Комплект электрооборудования (кабель, силовой шкаф и др.);
14. Комплект для сборки и подключения БСУ
15. Комплект чертежей фундаментов и компоновки.
За один цикл происходит изготовление 0,75…0,8 куб. метров готового бетона или раствора, цикл длится не более 60 секунд. Производительность установки до 55 куб. метров готового бетона или раствора за час работы.
Режим работы БСУ полностью автоматический по принципу «одна кнопка».
Гарантийный срок эксплуатации – 24 месяца
Обслуживание – при серьезных поломках выезд специалиста на следующий день после согласования заявки.
