Описание
Фасовочные машины с гравитационной подачей — служат для упаковки зернистых, гранулированных свободно сыпучих материалов (минеральные удобрения, зерно, гранулы пластмасс, соль, сахар и др.) в открытые мешки емкостью от 10 до 50 кг.
Установка предназначена для фасовки свободно сыпучих зернистых и гранулированных продуктов в открытые мешки ёмкостью 10 — 50 кг со скоростью 300-500 упаковок в час.
Продукт подаётся в мешок с помощью секторного затвора под действием собственного веса и непрерывно взвешивается вместе с мешком по мере его наполнения.
После навески пустого мешка автоматически выполняется следующая последовательность действий:
- прижим мешка,
- обнуление тары,
- наполнение полным потоком,
- досыпка тонким потоком,
- сброс мешка.
Наполненные мешки перемещаются по приёмному конвейеру к зашивочной машине и прошиваются.

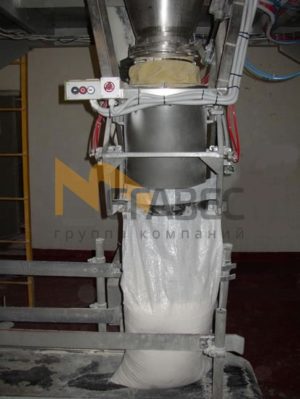

Производительность зависит от величины дозы, насыпного веса продукта, а также от навыков персонала, занятого навеской пустых мешков. Мешок удерживается на наполнительном патрубке в подвешенном состоянии с помощью прижимов, оснащённых пневмоприводами. Размеры штатного наполнительного патрубка рассчитаны на ширину мешков в диапазоне 45 … 60 см.

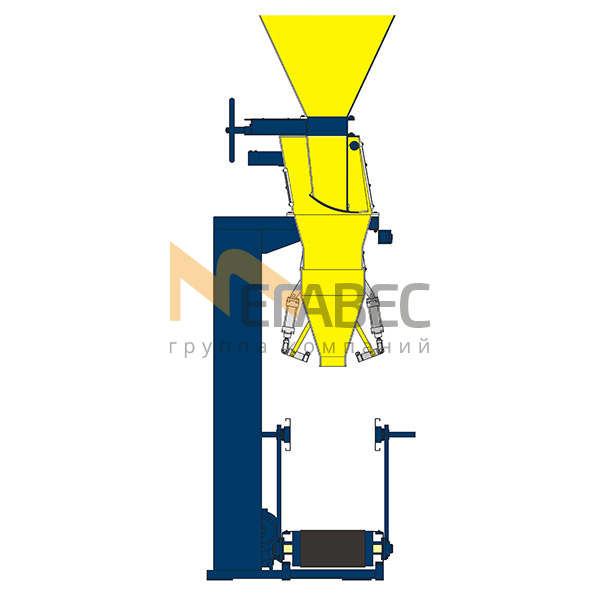

Схематическое изображение установки
Технические характеристики установки
Материал | зернистый, легко сыпучий |
Тип мешка | открытый, всех типов |
Материал мешка | полипропилен, бумага, полиэтилен |
Ширина мешка, см | 45…60 (35…50, 55…70) |
Длина мешка, см | 30…100 |
Загружаемая порция, кг | 10…50 |
Производительность, шт./час | ~ 300-500 |
Электропитание | 380 В, 50 Гц |
Мощность, кВт | ~ 0,3 кВт |
Условия эксплуатации, °С | +5…+40 |
Комплект поставки:
1 – весовая платформа в сборе – 1 шт.;
2 – несущая стойка фасовочной установки в сборе – 1 шт.;
3 – шиберный затвор – 1 шт.;
4 – питатель секторный – 1 компл.;
4 – пневматический прижим мешка – 1 шт.;
5 – отгрузочный транспортёр – 1 шт.;
6 – весовой терминал (ВТ)– 1 шт.;
7 – блок управления нагрузкой (БУН) – 1 шт.;
8 – комплект соединительных шнуров и патрубков – 1 компл.
Устанавливаемое пневматическое оборудование компании «FESTO» или «CAMOZZI».
Гарантийный срок эксплуатации – 18 месяцев
