Описание

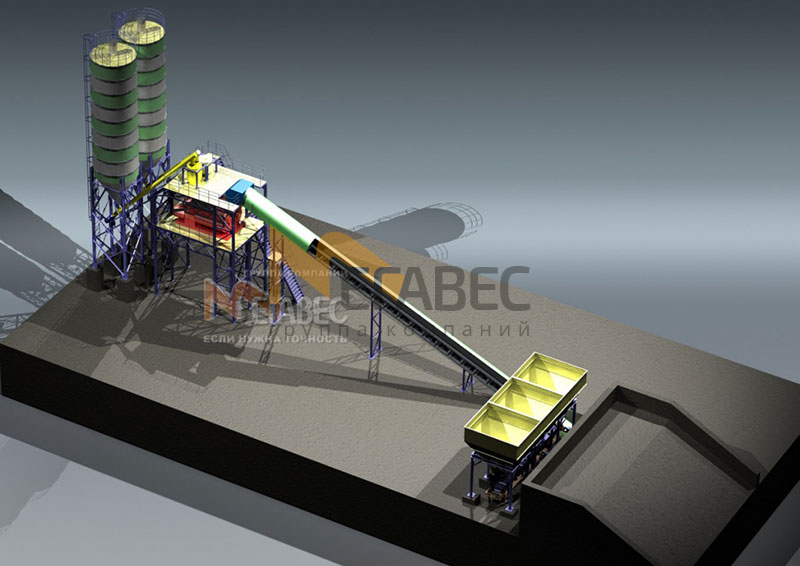

Пример комплекта поставки бетонного завода МВ-90 производительностью 90 м³/час:
1. Смеситель двухвальный или планетарный с объемом готового замеса 2000 л – 1 компл.
2. Склад цемента – 2 компл. — опция
Состав склада:
Емкость объемом, т – 75;
Шнек Dy 273 мм (L= 7 м) – 1 шт.;
Производительность шнека, т/ч – 80;
Мотор-редуктор соосно-цилиндрический, кВт – 9,5; (Италия)
Затвор дисковый Dy 250 мм – 1 шт.; (Италия)
Фильтр с виброочисткой – 1 шт.; (Италия)
Устройство для аэрации силоса – 1 компл. (Италия)
Датчик верхнего и нижнего уровня – 1 компл.; (Италия)
Лестница с ограждением – 1 компл.
3. Бункера инертных – 3 шт.
Объем одного бункера инертных, м³ — 30;
Решетка с ячейкой 120 х 120 мм – 2 шт.;
Вибратор электрический (P = 0,5 кВт) – 2 шт.;
Затвор секторный с пневмоприводом – 6 компл.;
Пневмооборудование — Camozzi (Италия)
Тензометрия — CAS (Корея)
4. Ленточный весовой транспортер завода для заполнителя – 1 шт.;
— комбинированная часть системы взвешивания;
— взвешивает и перемещает заполнитель;
— вся система взвешивания завода установлена на шесть весовых датчиков;
— предел взвешивания заполнителя 12000 кг, цена деления – 1 кг;
— ширина ленты 1000 мм;
— мотор-редуктор с конической передачей, кВт; — 15,0 (Италия, SITI или FAM)
— оснастка тросовым ограничительным выключателем для аварийной остановки;
— оснащён плоским скребком для очистки ленты;
5. Транспортер для подачи инертных в смеситель – 1 шт.
Длина, м – до 26; (в зависимости от компоновки и типа ленты)
Ширина ленты, мм – 1200 (в зависимости от компоновки);
Угол наклона, не более — 20°;
— привод с конической передачей (SITI или FAM, Италия);
— мощность мотора 32-35 кВт;
— оснащён тросовым ограничительным выключателем для аварийной остановки;
— оснащён плоским скребком для очистки ленты;
— оснащён устройством контроля вращения транспортера;
6. Блок дозаторов – 1 компл.
Дозатор цемента ВДЭ-1200(С) – 1 шт.;
Дозатор воды ВДЭ-800(Ж), нерж. – 1 шт.;
Дозатор химдобавок ВДЭ-60(Ж) (двухкомпонентный), нерж. — 1 шт.;
Пневмооборудование — Camozzi (Италия)
Тензометрия — CAS (Корея)
7.Компрессорная установка Abac – 1 компл.; (Италия)
Производительность, л/мин – 1200;
Рабочее давление, кг/см² — 8;
Мощность электродвигателя, кВт – 7,5;
Набор фильтров и осушителей воздуха – 1 компл;
8. Блок подготовки воды – 1 компл.;
Насос для подачи воды (60 м³/час) – 1 шт.; (Италия)
Емкость расходная для воды (10 м³) – 1 шт.;
Насос подачи химдобавки (нерж.) – 2 шт.; (Италия)
Набор труб, фитингов, соединений – 1 компл.
9. Эстакада для бетоносмесителя – 1 шт.;
10. Кабина оператора (2,4 х 3 м, утепл., кондиционер)– 1 шт.;
11. Пульт управления весодозирующим комплексом – 1 шт.;
12. Комплект программного обеспечения;
13. Комплект электрооборудования (кабель, силовой шкаф и др.);
14. Комплект чертежей фундаментов и компоновки.
Режим работы РБУ: полностью автоматический по принципу «одна кнопка».
Двухвальный или планетарный бетоносмеситель установлен на эстакаде, на высоте разгрузки готовой смеси 4 метра. Бетоносмеситель оборудован специальным ленточным конвейером для загрузки инертных материалов в бетоносмеситель.
За один цикл происходит изготовление 2 куб. метров готового бетона или раствора, цикл длится около 50 секунд. Производительность установки 90…100 куб. метров готового бетона или раствора за час работы.
Гарантийный срок эксплуатации 24 месяца
